FPV Fib Modil

FPV Fib Modil- estasyon tè ak fib-optik imaj done modil ak lyen optik nan syèl pwen final

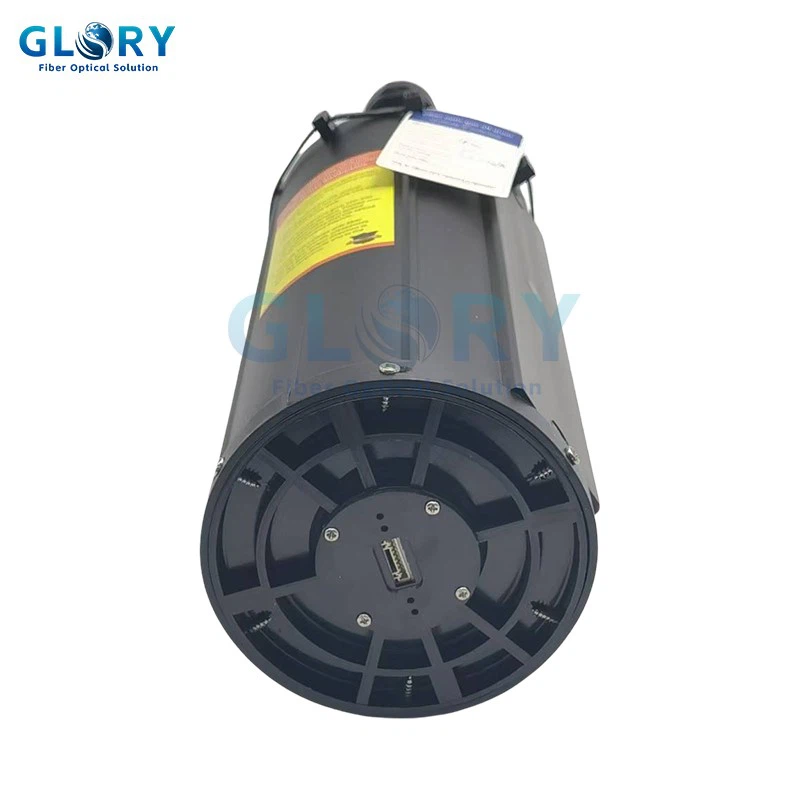

Modil la fib optik FPV se yon aparèy kontra enfòmèl ant fib kominikasyon optik ki fèt pou View premye moun (FPV) dron. Nan nwayo li yo bay manti yon rezistan nwa koki silendrik ki gen dè santèn oswa dè milye de mèt nan fib amann optik. Se modil la fib FPV tipikman monte sou yon abèy, unspooling kab li yo kab optik tou dousman apre dekolaj. Fonksyon prensipal li se etabli yon trè sekirite, anti-entèferans, ba-latansi done fizik lyen ant operatè a ak abèy la. Nan anviwònman dans elektwonik (ECM) anviwònman-kote lyen tradisyonèl san fil souvan echwe oswa yo deranje-modil la fib optik asire kontinyèl la, transmisyon Covert nan kritik an tan reyèl, wo-rezolisyon manje videyo ak kòmandman kontwòl. Sa a siyifikativman amelyore estabilite kominikasyon ak sivivabilite operasyonèl nan kondisyon elektwomayetik konplèks.

Espesifikasyon:

Dyagram schematic nan ang enstalasyon an:

Nòt enpòtan:

• Pandan enstalasyon modil fib FPV, pozisyon priz modil la osi lwen ke posib soti nan pwopilsè a. Sepandan, yo dwe peye atansyon espesyal pou kenbe sant balans gravite avyon an.

• Enstalasyon modil fib FPV a dwe konte pou ang enklinasyon avyon an. Bracket a aliye ta dwe enkòpore yon ang enklinasyon espesifik (jan yo montre nan figi a), byen matche ang avyon an nan enklinasyon asire pwen sòti fib optik la a se orizontal.

• Yo itilize lakòl espesyal pou pwosesis likidasyon fib la. Apeprè 200 premye mèt fib la deziyen kòm zòn nan kolan. Nan zòn sa a, vitès vòl avyon an dwe kontwole anba 30 km/h (8 m/s). Yo dwe evite gwo vitès vòl la nan zòn kolan an.

• Vitès vòl maksimòm avyon an dwe kontwole anba 120 km/h.

• Fib optik kab la pa dwe ekspoze a dlo, otreman siyal diminisyon ap fèt, diminye bon jan kalite transmisyon optik.
